ELA-30000

Envirolyte ELA-30000: Creciendo... Todavía Más Producción

La unidad Envirolyte ELA-30000, es un completo desarrollo de los sistemas automatizados por Envirolyte para el conjunto de nuestros clientes que requieren cubrir la creciente demanda de soluciones activas.

La unidad Envirolyte ELA-30000, ha sido diseñada solamente para la producción de Anolyte neutro, con la opción de ajustar el pH en un rango de entre 6,5 y 8,5 aproximadamente.

El Anolyte, en términos de concentración de cloro activo, se puede ajustar a las necesidades del cliente.

Un simple interruptor con un indicador de potencia inicia y apaga manualmente la unidad.

El nivel de concentración de cloro activo del Anolyte Neutro (ANK), es ajustado durante el proceso de fabricación, pero posteriormente puede ser modificado acorde con los requisitos particulares del cliente.

Características De La Unidad Envirolyte® ELA-30000

El sistema de control de las unidades de ELA-30000 es simple y fácil de operar. Se puede modificar para adaptarse a diferentes aplicaciones y condiciones..

Un sensor de caudal se encuentra instalado en la parte hidráulica con el objetivo de detener el funcionamiento de la unidad cuando hay un corte de suministro de agua o cuando este es inferior al recomendado para el correcto funcionamiento de la unidad. Este sensor es capaz de poner en funcionamiento la unidad cuando se restablece el suministro de agua.

Una bomba de caudal variable, garantiza en todo momento la dosificación adecuada de salmuera.

Los materiales empleados en la fabricación de esta unidad han sido especialmente seleccionados por su alta resistencia a la corrosión. Los tubos de la parte hidráulica son plásticos PVDF/EPDM, de alta resistencia.

Las conexiones de entrada y salida, como el control de nivel, se encuentran en un lateral de la unidad, lo caul permite ubicar la unidad en una pared.

El tipo de conexiones rápidas utilizado, facilitan la integración de esta unidad en su actual instalación.

La toma de corriente, se encuentra en el lateral opuesto a la entrada y salida de líquidos, aportando un nivel más de seguridad en el uso de la unidad ELA-30000

La unidad ELA-30000 ha sido especialmente diseñada para poder ser ubicada en la pared. El interructor de puesta en marcha / parada, permite detener o proceder a la producción de Anolyte. El indicador de tensión permite verificar el funcionamiento y rendimiento de la unidad.

El sistema de control de nivel del depósito para de almacenamiento del Anolyte (ANK), permite la puesta en marcha y parada de forma completamente autonoma.

El sistema de alarma integrado en la unidad, puede ser controlado de forma remota, vía Internet o modem.

Especificaciones Técnicas y Requerimientos
Capacidad de Producción ±3000 litros / hora de Anolyte neutro, siendo posible utilizar Catholyte como regulador del pH. Anolyte ácido. (50% - 80%), y Catholyte (50% - 20%)
Presión de Trabajo 2 - 3 Bares
Consumo Aproximado de Sal Entre 5~7 gramos de sal por litro de solución activa. El consumo de sal puede variar dependiendo de la dureza y tipo de agua.
Bajo petición, está disponible una versión de la unidad ELA-30000 con menor consumo de sal.
Alimentación Eléctrica 220 / 110 voltios de corriente alterna
Internamente el sistema funciona con 24V de corriente continua
Consumo Eléctrico Aproximadamente 50,0 KW/H.
Bajo petición, Envirolyte dispone de una versión de la unidad ELA-30000 con menor consumo eléctrico.
Diseño Especial Envirolyte dispone de unidades ELA-30000 con consumos de ~1,75 - 2,0 g de sal por Litro de Anolyte o ~3,5 - 4,0 g de sal para obtener 1,0 g de Cloro y un consumo eléctrico de ~17,0 kW/h. Estas características, se encuentran disponibles bajo petición expresa.
Sistema de Limpieza Semi automático
Bomba de Salmuera +
Bomba de Acido +
Tipo de Célula Electrolisis  3 x R-1000
Tuberías y Accesorios Sistema de tuberías de Genova. Certificado NSF. Compatible con las normativas: ASTM, D1785, D2241 y ASTM D2846 para el uso con agua potable caliente y fria y Kynar.
Panel de Control Unitronics/Vision 130
Dimensiones 1700 x 800 x 450 mm (Armario Electrico)
1700 x 800 x 450 mm (Armario Hidráulico)
1700 x 1600 x 450 mm (Combinado)
Realizado en Poliéster
Peso Aproximadamente 160 Kg

Soluciones Activas Generadas Por La Unidad Envirolyte ELA-30000
ANOLYTE NEUTO (ANK)
Solución Cloro Activo mg/l pH ORP mV (Potencial redox) Unidad Envirolyte
Anolite Neutro ~500-700 ~5,0-8,5 ~700-900 ELA-30000
ANOLYTE ACIDO
Solución Cloro Activo mg/l pH ORP mV (Potencial redox) Unidad Envirolyte
Anolite Acido ~500-700 ~2,5-3,5 ~1000-1200 ELA-30000
CATHOLYTE
Solución Cloro Actovo mg/l pH ORP mV (Potencial redox) Unidad Envirolyte
Catholyte - ~10,0-13,0 ~ -900 -950 ELA-30000

La unidad Envirolyte ELA-30000 ha sido diseñada de acuerdo con IP-66 para el tratamiento de aguas de refrigeración.
Componentes y Repuestos
Todos los componentes y repuestos son modulares para una más fácil y simple sustitución de los mismos.

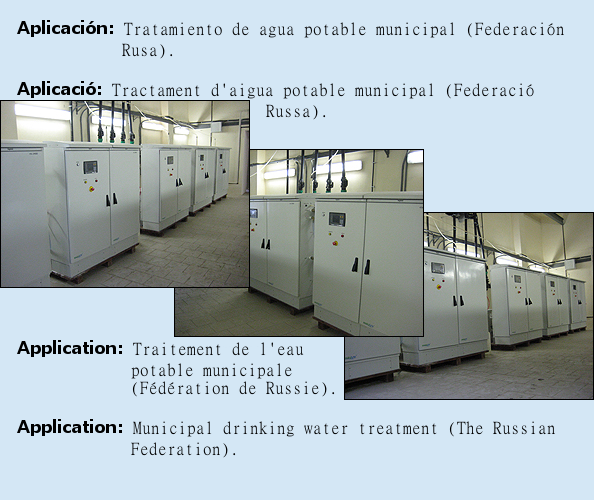

Algunas Instalaciones Donde Se Encuentran Unidades Envirolyte ELA-30000
